В районах, где отсутствует центральное водоснабжение, таких как села и дачные поселки, вода добывается из скважин или колодцев. Для обеспечения нормального напора в доме требуется электрический насос, который может быть глубинным или поверхностным. Хотя поверхностные насосы более доступны по цене, они эффективны лишь на небольших глубинах (8-10 метров). В большинстве случаев устанавливается глубинный насос – ключевой элемент автономного водоснабжения.


Неопытные пользователи часто думают, что достаточно купить насос и опустить его в воду, чтобы обеспечить нормальное водоснабжение. Это заблуждение. Главное в создании автономной системы водоснабжения – правильное подключение насоса к автоматике. От этого зависят срок службы агрегата, давление в системе и бесперебойная подача воды.




В данной статье мы расскажем, как правильно подключить глубинный насос к автоматической системе управления, учитывая все необходимые детали и правила.


Назначение и особенности глубинного насоса


Глубинные насосы предназначены для подачи чистой воды из глубоких источников, таких как скважины или колодцы, глубина которых превышает 10 метров. Они устанавливаются непосредственно в источнике воды, и их правильная установка обеспечивает долгий срок службы.


Основные компоненты системы водоснабжения


В систему водоснабжения входят реле давления, гидроаккумулятор, измеритель давления (манометр) – это важные компоненты автоматики. Для защиты насоса от низкого напора используются реле сухого хода, термореле, а также датчики поплавкового или сенсорного типа.


Прежде чем приступить к укладке водопровода, необходимо выбрать насос в зависимости от его характеристик, таких как мощность, напор и производительность. Также важно учитывать диаметр труб, уровень давления в системе водоснабжения и другие факторы, которые влияют на подбор насосной станции.


При установке водопровода следует учесть, что низкие температуры могут привести к повреждению трубопроводов. Чтобы избежать этого, рекомендуется устанавливать трубы под землей.




Подготовка к подключению глубинного насоса


Перед опусканием насоса в скважину, выполните следующие шаги:


  • Определите глубину: Определите глубину насоса и динамический уровень, затем подвесьте устройство на расстоянии не менее 1 метра от зеркала воды.
  • Обеспечьте стабильное напряжение: Для защиты насоса от напряжения, подключите его к стабилизатору напряжения.
  • Установите манометр и реле давления: Если вы собираете насосную станцию вручную, установите манометр и реле давления на гидроаккумулятор.
  • Проверьте кабель: Убедитесь, что кабель достаточной длины для подключения к сети. При необходимости, удлините кабель, припаяв его кабелем того же сечения.
  • Установите фильтр грубой очистки: Если в воде из скважины есть песок или другие включения, установите фильтр грубой очистки, чтобы предотвратить попадание частиц в насос и обеспечить чистоту воды.

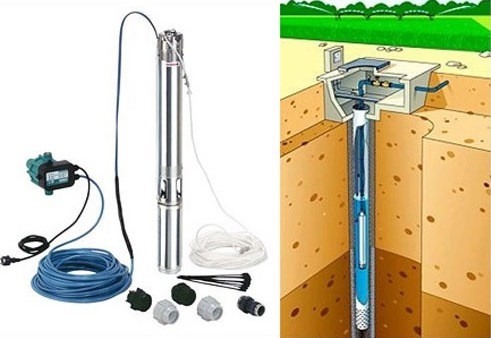

Установка глубинного насоса в скважину


Процесс подключения насоса к скважине выглядит следующим образом:


  1. Установите Муфту Переходного Типа: Вкрутите муфту переходного типа в выходное отверстие, предназначенное для подключения трубопровода. Обязательно установите обратный клапан.
  2. Фиксируйте Трубу К Насосу: Прикрепите трубу к насосу с помощью пластиковой манжетки. Пропустите трос через два предварительно просверленных отверстия в корпусе, затем соедините концы троса специальными зажимами на выходе.
  3. Соедините Электрокабель и Трос: Используйте изоленту или стяжки для соединения электрокабеля со шлангом и тросом. Обеспечьте свободный, не прикрученный и не натянутый шнур кабеля, соединяющий насос с электросетью.
  4. Опустите Насос в Скважину: Определите глубину, на которую требуется опустить насос, с помощью напорной трубы, опущенной на дно скважины. Установите отметку на трубе и опустите насос соответственно.
  5. Проверьте Работоспособность: Проверьте работоспособность насоса. Не обязательно подключать насос к водопроводу для этой проверки. Если вода подается из скважины без сбоев, установка насоса проведена успешно.


Завершая установку глубинного насоса, остается последний важный шаг – подключение его к автоматике. Правильное подключение реле давления, гидроаккумулятора и других устройств гарантирует стабильное водоснабжение и долгий срок службы насоса.
